martes, 24 de octubre de 2017

Alargar las barras de error hasta los ejes

Veremos hoy un sencillo truco que nos permitirá extender o alargar hasta los ejes (vertical y horizontal primarios) las barras de error; consiguiendo un aspecto como el de la imagen siguiente:

Alargar las barras de error hasta los ejes



Como se puede observar en el ejemplo hemos construido un gráfico de dispersión con dos series de datos,
y empleando el truco que contaremos a continuación hemos conseguido prolongar las barras de datos hasta los ejes primarios, haciendo más fácil determinar su posición de coordenadas.


Comencemos pues a partir de nuestros datos en A1:D3.
Sin seleccionar ningún dato insertamos un gráfico de dispersión.
Accedemos a la opción de Seleccionar datos (desde la cinta de opciones o haciendo clic derecho sobre el gráfico).
Se abrirá la ventana diálogo para seleccionar el origen de los datos y presionaremos el botón de Agregar nueva serie.

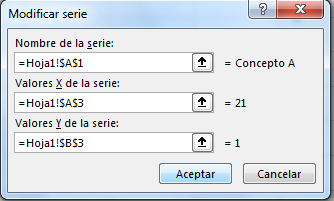

La primera serie será para el 'Concepto A' para lo cual indicaremos como valores de X la celda A3 y como valores de Y la celda B3

Alargar las barras de error hasta los ejes



De forma similar agregamos la segunda serie para el 'Concepto B', indicando como valores de X la celda C3 y como valores de Y la celda D3

Alargar las barras de error hasta los ejes



Ajustamos las escalas de ambos ejes para que vayan de 0 hasta 50.
Cambiamos el Título del gráfico y añadimos la Leyenda en la parte inferior.
Tendremos esto:

Alargar las barras de error hasta los ejes



Nos queda los últimos pasos.
Ahora añadimos las Barra de error verticales y horizontales a las dos series, de tipo Porcentaje.
Lo podemos hacer desde el gráfico o desde la cinta de opciones. En la Barra de herramientas del gráfico Agregamos elemento de gráfico > Barras de error > Porcentaje

Alargar las barras de error hasta los ejes



Ahora seleccionamos, una a continuación de la otra, las Barras de error horizontales y cambiamos las opciones de:
- Dirección a Menos
- Cuantía de error - Porcentaje a 100%

Alargar las barras de error hasta los ejes



De forma similar para las Barras de error verticales donde cambiamos las opciones de:
- Dirección a Menos
- Cuantía de error - Porcentaje a 100%

Alargar las barras de error hasta los ejes



Y listo, tenemos nuestros puntos representados en el gráfico, con unas líneas que se extienden hasta los ejes, facilitando la lectura...
